TR-200-N
Descripción

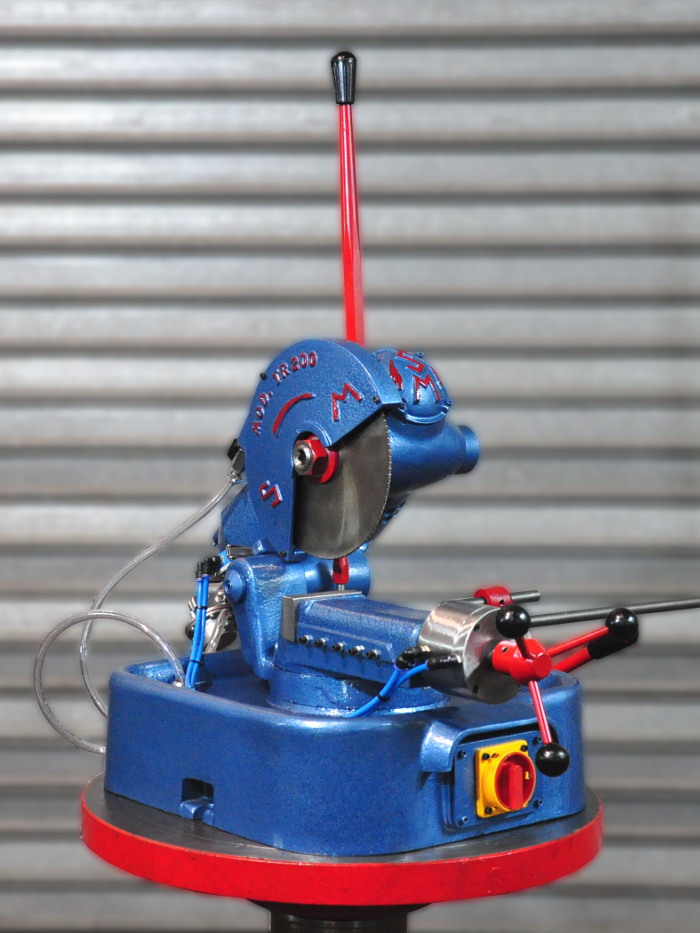

Cortadora sensitiva por arranque de viruta en bajas revoluciones, con morsa de accionamiento neumático.
Diseñada para cortes en producción, permitirá al operador reducir los tiempos muertos necesarios para sujetar el material en cada corte.
Al igual que la cortadora de apriete manual, TR-200-N brinda una precisión superadora frente a otros sistemas de corte.
Esta precisión se manifiesta en la repetitividad de la longitud de corte y ángulos de inglete, manteniendo la perpendicularidad respecto al material.
TR-200-N resulta de gran utilidad en la realización carpintería metálica, o fabricación de artículos de caño.
¿Por qué elegir una cortadora circular
por arranque de viruta?
La cortadora TR-200 equipa miles de talleres en todo el país hace más de 50 años.
Desde entonces el principio de funcionamiento ha sido probado y perfeccionado.
En estos años se ha acompañado a sus propietarios brindado soporte técnico, repuestos y reparaciones.
Características
Con nuestra cortadora circular TR-200-N, su taller será capaz de realizar cortes precisos, rápidos y eficientes.
El corte efectuado tendrá muy poca rebaba en comparación con otros métodos de corte y una precisión sin competencia, en el orden de los 0,05mm.
Mediante un sistema neumático sencillo puede sujetar y liberar el material automáticamente, siendo indicada para el corte de lotes medianos o grandes.

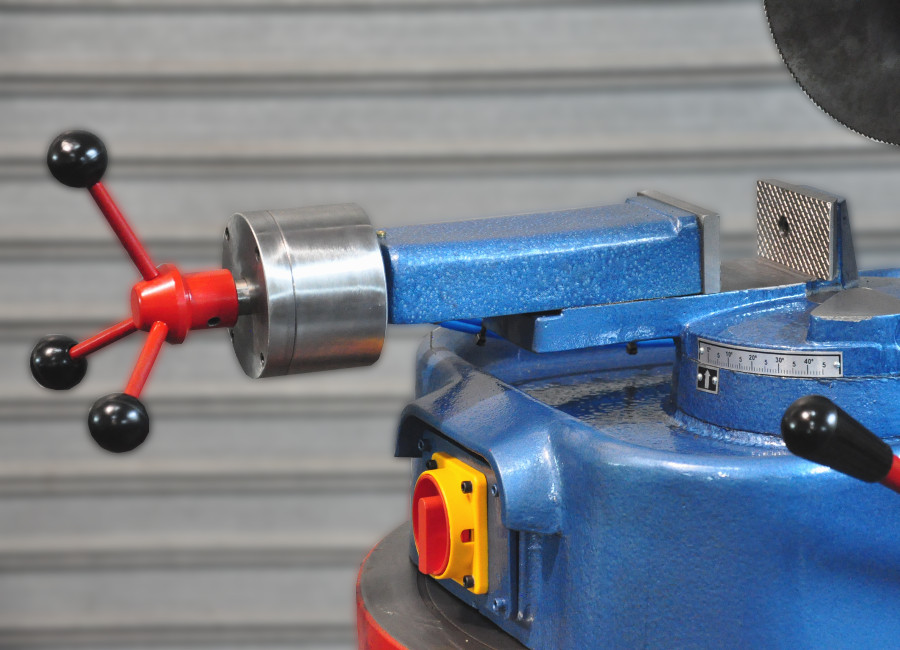

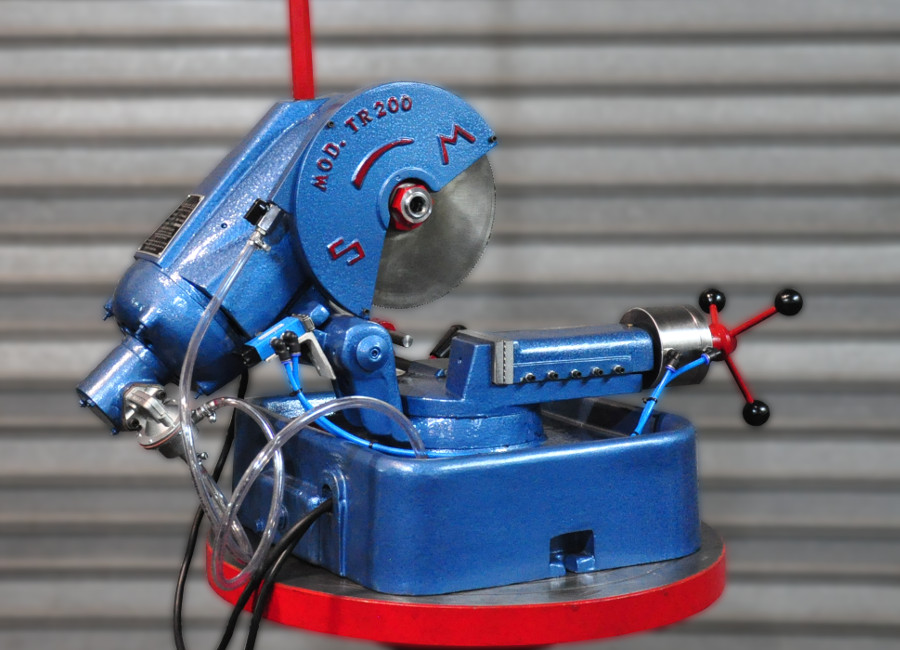

Usando un cilindro neumático incorporado en el carro de morsa, el material quedará sujeto automáticamente en cada bajada de cabezal. Luego del corte, al levantar el cabezal y material quedará liberado para avanzar nuevamente hasta el tope de material.
También puede cortar piezas unitarias, ya que el diseño de la morsa permite usarse manualmente si así se requiere.
- Cuerpo fabricado en fundición gris
- Morsa cola de milano con regleta de acero
- Accionamiento automático morsa
- Cabezal de corte con giro independiente, y ajuste rápido
- Dos velocidades de corte
- Corona de bronce de alta resistencia
- Tornillo sin fin tratado térmicamente
- Conjunto reductor y embrague en baño de aceite
- Freno de embrague regulable para evitar rotura de disco
- Sistema refrigeración con bomba a diafragma y filtro
- Tanque de refrigerante incorporado
- Una sierra Ø200mm incluida, con dentado a elección
- Juego de llaves para extracción de sierra
- Tope de corte
- 1 Año de garantía
- Industria Argentina
Especificaciones técnicas
| Tipo | Cortadora circular por arranque de viruta de bajas revoluciones y avance sensitivo |
|---|---|
| Modelo | TR-200-N |
| Tipo de sierra | Acero rápido |
| Capacidad máxima sierra | Ø250 x 2 mm |
| Capacidad nominal sierra | Ø200 x 2 mm |
| Diámetro montaje sierra | Ø32 mm |
| Velocidad de corte | 55 y 110 RPM |
| 110 RPM *motor monofásico | |
| Capacidad corte angular | 0-45° |
| Tipo accionamiento morsa | Automático en la bajada de cabezal |
| Apertura máxima morsa | 92 mm |
| Motor | Trifásico 1.5 y 1 HP |
| Monofásico 1.5 HP | |
| Sistema refrigeración | Bomba a diafragma con filtro montado en tanque |
| Líquido refrigerante | Aceite soluble en agua |
| Capacidad deposito aceite transmisión | 0,7 Lts |
| Capacidad tanque refrigerante | 3 Lts |
| Ancho | 540 mm |
| Profundidad | 860 mm |
| Altura | 470 mm |
| Altura con palanca cabezal | 760 mm |
| Peso aproximado | 107 Kg |
Capacidad de corte
| Para Ø250 | 0° | 30° | 45° | Unidad |
|---|---|---|---|---|
 |
70 2.3/4 |
65 2.9/16 |
65 2.9/16 |
mm plg |
 |
65 x 65 2.9/16 x 2.9/16 |
50 x 50 2. x 2. |
40 x 40 1.9/16 x 1.9/16 |
mm plg |
 |
65 x 65 2.9/16 x 2.9/16 |
50 x 50 2. x 2. |
40 x 40 1.9/16 x 1.9/16 |
mm plg |
 |
65 x 65 2.9/16 x 2.9/16 |
50 x 50 2. x 2. |
40 x 40 1.9/16 x 1.9/16 |
mm plg |
 |
65 x 65 2.9/16 x 2.9/16 |
65 x 50 2.9/16 x 2. |
65 x 40 2.9/16 x 1.9/16 |
mm plg |
 |
35 1.3/8 |
30 1.3/16 |
25 1. |
mm plg |
 |
30 x 30 1.3/16 x 1.3/16 |
25 x 25 1. x 1. |
22 x 22 7/8 x 7/8 |
mm plg |
Sierras
La cortadora TR-200-N puede utilizar diferentes hojas de sierra en función del perfil a cortar.
Para una correcta descarga de viruta y economía del corte, se debe tener en cuenta el dentado de la hoja.
Siendo Z la cantidad de dientes, mayor cantidad de dientes son indicados para el corte de perfiles de poco espesor, menor cantidad son indicados para corte de macizos con mayor avance.
Si no conoce la aplicación, el perfil mixto es la opción más adecuada.
| Perfil a cortar | Ø250 x 2 mm | Ø200 x 2 mm |
|---|---|---|
| Perfil macizo | Z220 | Z180 |
| Perfil mixto | Z250 | Z200 |
| Perfil poco espesor | Z280 | Z220 |
