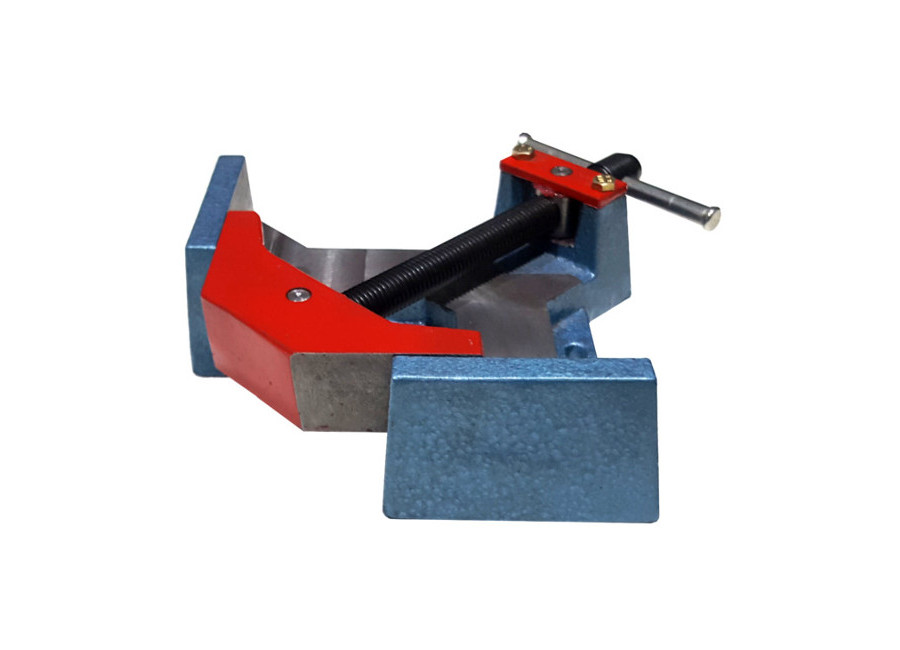

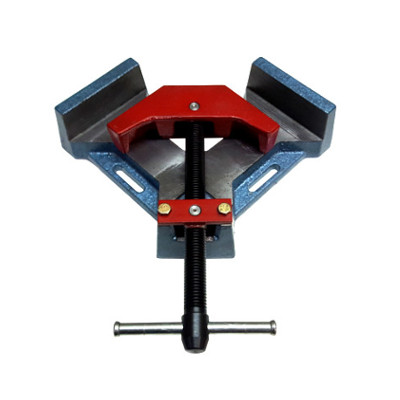

ME-90

Descripción

Morsa escuadradora para soldado de uniones a 90°.

Un corte preciso no es suficiente en la realización estructuras metálicas de calidad. Si la sujección de las partes no es buena, se obtendrá una unión en falsa escuadra.

La morsa escuadradora ME-90 realiza sujeciones perfectas a 90°, para que Ud. se concentre en el cordón de soldadura.

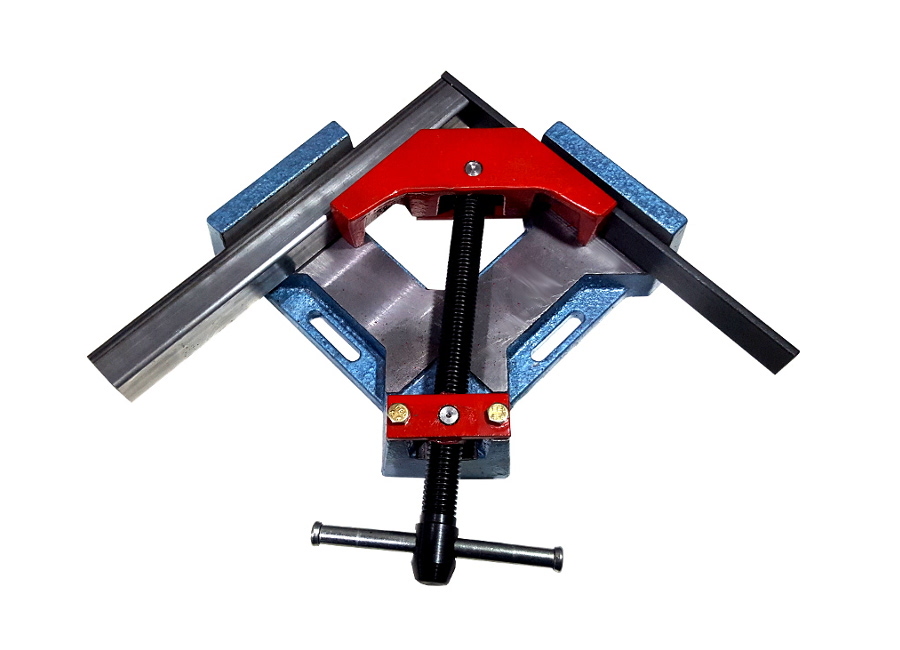

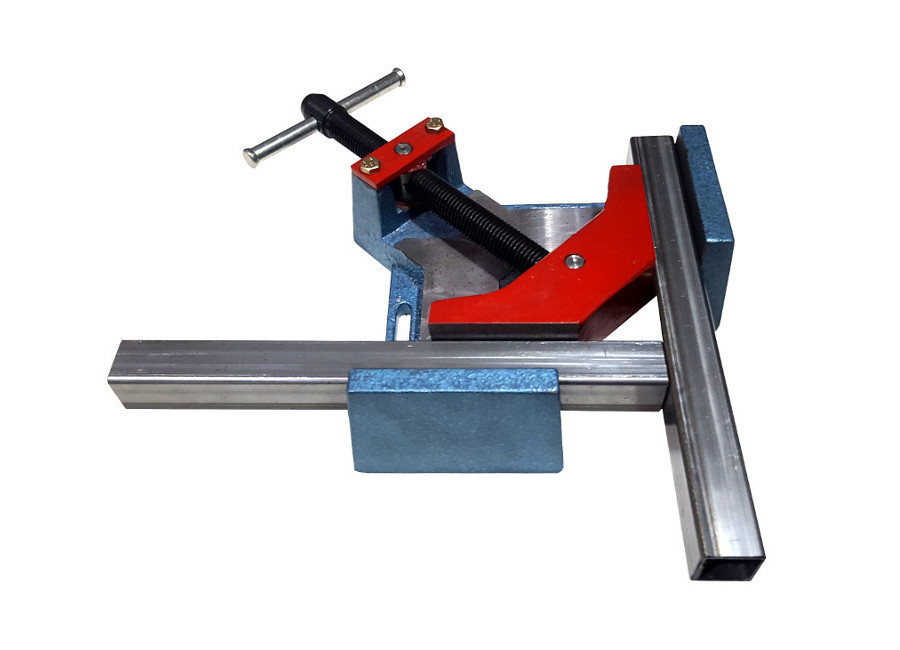

Su diseño permite uniones en inglete y uniones pasantes, también es posible sujetar perfiles diferentes al mismo tiempo.

ME-90 aportará a su taller uniones a escuadra perfectas, consiguiendo resultados profesionales con menos esfuerzo. Además, permite amortiguar pequeños errores de longitud y escuadra.

Características

Construida en fundición de alto grado, fue concebida para ser usada en un entorno industrial.
La mordaza fija y móvil mecanizadas son garantía de escuadras perfectas.

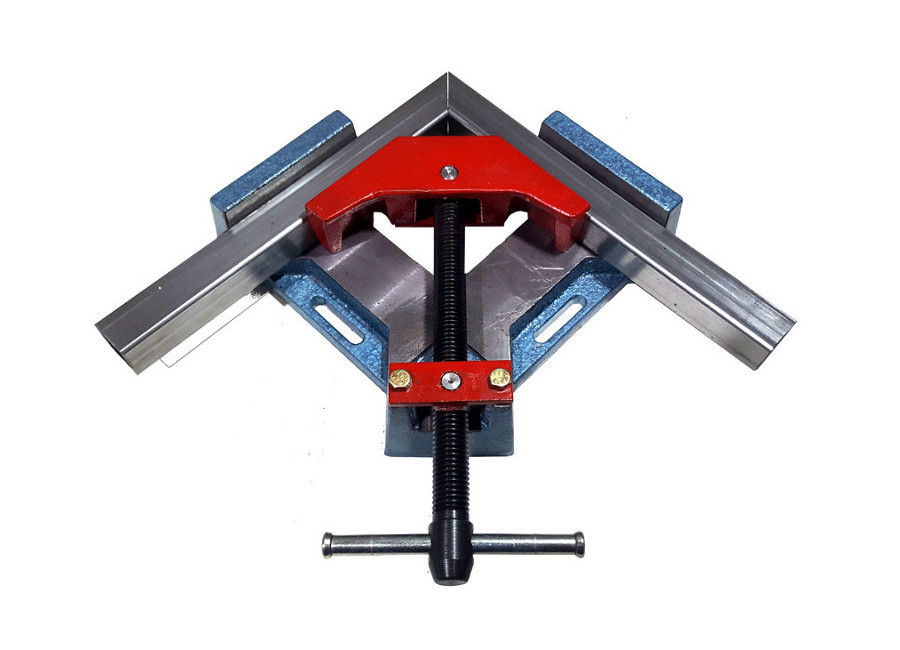

El diseño sin vértice de la mordaza móvil deja espacio para soldar la unión. Al sacar las piezas completamente soldadas, o en gran parte, se eliminan las imprecisiones por dilatación-contracción del material.

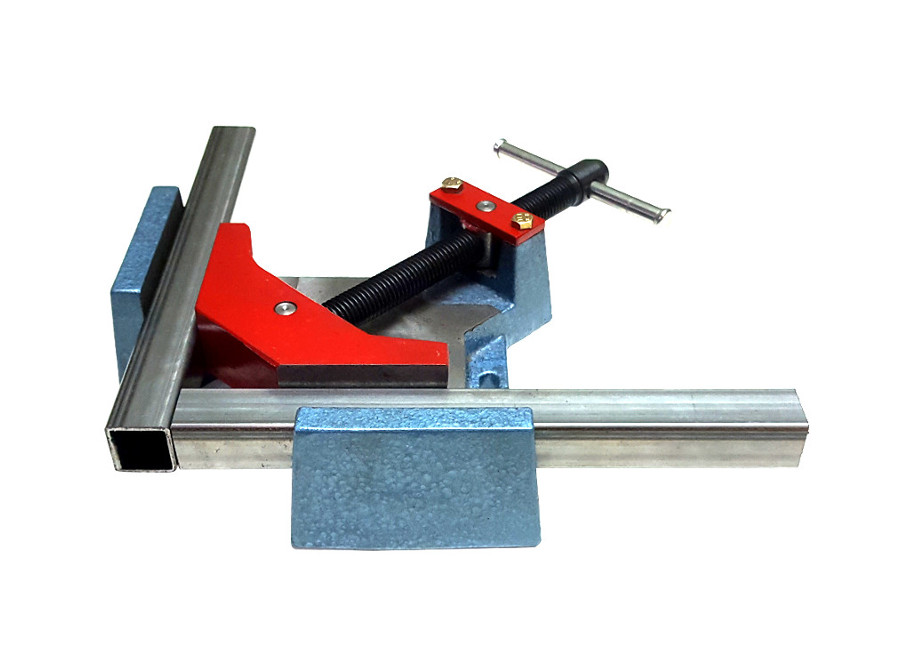

Además, ME-90 permite la union de perfiles desiguales. Una mordaza móvil montada sobre pívots permite auto centrarse siempre en el vértice sin importar la diferencia de espesores sujetados.

Tiene correderas para ser fijada a una mesa de trabajo, también puede ser usada sin sujetar.

Fabricado en fundición de alto grado
Tornillo de acero pavonado
Diseño abierto para soldar cómodamente
Mordaza móvil montada sobre pivot de alta resistencia
Tuerca en fundición gris
Correderas para fijación en mesa o caballete
Manual de operación
1 Año de garantía
Industria Argentina

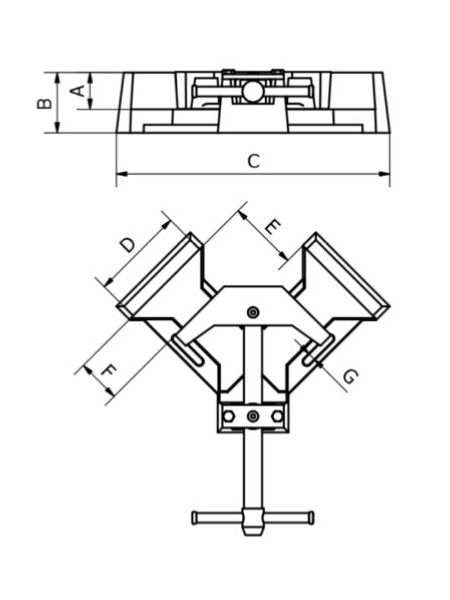

Especificaciones técnicas

Tipo	Morsa escuadradora
Modelo	ME-90
Apertura de morsa	2 x 90 mm
Longitud pasante	65 mm
Longitud mordaza	100 mm
Altura mordaza	35 mm
Ancho	270 mm
Profundidad	250 mm
Altura total	65 mm
Corredera fijación	M6
Peso aproximado	4,100 Kg
